LXI宽带模块化矩阵

  • 200MHz带宽可用至500MHz

  • 50Ω阻抗

  • 用户可配置X和Y尺寸

  • 高性能EMR设计

  • 优异的串扰性能和宽带

  • 自我测试功能可检查所有继电器

  • LXI兼容接口可简化基于以太网的控制

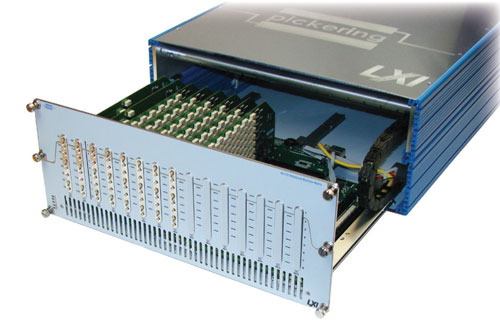

Pickering的LXI宽带模块矩阵 (型号 #65-110) 为你提供一种解决方案，可轻松通过插入和拔出副板卡进行重新配置。可以购买空机箱加上基板和一些初始要求的副板卡 - 按照你的要求扩展，添加板卡可轻松装入并且控制软件自动探测新配置。

了解一下CERN (the Large Hadron Collider at the European Organization for Nuclear Research) 是如何使用该LXI矩阵的 >>

我们还提供配套这些模块的电缆和连接器，以保证你能够快速和成功的系统集成。我们还为我们的产品提供业界最长的3年保修期。
Standard 3-year warranty

3年保修

选型表

  LXI宽带模块化矩阵
类型 频率范围 开关类型 矩阵 连接器 货号
50欧姆模块化矩阵 DC - 500MHz EMR 作为关联表格 SMB 65-110
组成部件
模块化机箱 DC - 500MHz - - - 65-110-001
模块化矩阵基板 EMR - - 65-110-801
Y1 Y8 Module - SMB 65-110-101
Y9 Y16 Module - SMB 65-110-102
X矩阵模块 8 x 8  SMB 65-110-201
8 x 16 SMB 65-110-202

60-110模块化矩阵(x8配置)
矩阵尺寸 Y1 Y8要求的模块 8x8 'X'要求的矩阵
24 x 8 1 3
32 x 8 1 4
40 x 8 1 5
48 x 8 1 6
56 x 8 1 7
64 x 8 1 8
72 x 8 1 9
80 x 8 1 10
88 x 8 1 11
96 x 8 1 12
104 x 8 1 13

60-110模块化矩阵(x16配置)
矩阵尺寸 Y1 Y8要求的模块 Y9 Y16要求的模块 8x16 'X'要求的矩阵
16 x 16 1 1 2
24 x 16 1 1 3
32 x 16 1 1 4
40 x 16 1 1 5
48 x 16 1 1 6
56 x 16 1 1 7
64 x 16 1 1 8
72 x 16 1 1 9
80 x 16 1 1 10
88 x 16 1 1 11
96 x 16 1 1 12
104 x 16 1 1 13

产品系列
LXI Chassis Y Plugin - Y1 Y8

LXI机箱Y插入 - Y1 Y8

货号 65-110-101

插入式用于65-110和65-110A模块化矩阵机箱。

 LXI Chassis Y Plugin - Y9 Y16

LXI机箱Y插入 - Y9 Y16

货号 65-110-102

插入式用于65-110和65-110A模块化矩阵机箱。

 LXI Chassis X Plugin - 8x8 Matrix

LXI机箱X插入 - 8x8矩阵

货号 65-110-201

8x8矩阵插入式用于65-110和65-110A机箱。只是要一个装入所有65-110或65-110A机箱总成，为Y=8应用而配置。

 LXI Chassis X Plugin - 8x16 Matrix

LXI机箱X插入 - 8x16矩阵

货号 65-110-202

8x16矩阵插入式用于65-110和65-110A机箱。只是要一个装入所有65-110或65-110A机箱总成，为Y=16应用而配置。
LXI Wideband Modular Chassis Baseboard

LXI宽带模块化机箱基板

货号 65-110-801

基板用于65-110和65-110A模块化矩阵机箱。

 LXI Wideband Modular Chassis

LXI宽带模块化机箱

货号 65-110-001

模块化矩阵机箱无基板或插入模块。

 LXI Wideband Modular Matrix Chassis

LXI 宽带模块化矩阵机箱

货号 65-110A-001

模块化矩阵机箱无基板或插入模块。
