CANopen配置管理器 - 简化了CANopen网络的配置


CANopen配置管理器 (CCM) 易于开发、配置CANopen设备和网络。CCM操作简单直观并能自动生成CANopen配置。CCM支持CANopen网络组结构,简明的树形结构确保快速地直接地选择个别的节点。

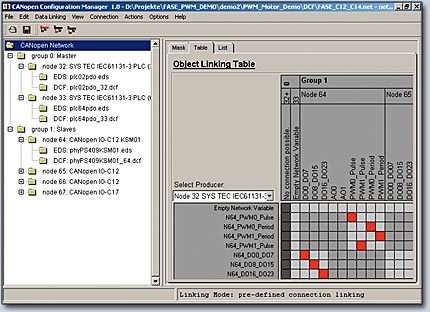

对象链接表通过一个矩阵管理所用对象的所有CANopen节点。两个相互映射的对象可以用鼠标拖到对象链接表中,相应的PDO映射和PDO链接都通过CCM自动生成。

如果需要,根据CiA规格DS 405 CCM可以自动为可编程设备建立网络变量。当执行PDO链接时,相应的符合IEC 61131-3变量声明的变量单独保存,通过简单的剪切、粘贴,您可以将它们转移到PLC程序中。

简单的主站-从站连接,基于预定义连接设置的PDO链接减少主设备配置量,用预定义连接设置配置,不需要配置CANopen从站,仅仅需要CANopen主站(PLC)的DCF文件。以这种方式,CCM能保证配置的一致性。

当然,在任何一种类型的CANopen设备中可以自由PDO链接。

PDO链接后,设备配置以DCF文件保存在工程文件夹中。CCM可直接将配置保存在网络上,点击鼠标就可以通过CAN总线转移到相应的CANopen节点并保存到设备上。



CCM版本:

CCMbasic版本是基于预定义连接设置搭建网络配置。生成的DCF能直接被读入OpenPCS编程系统中。

CCMpro版本支持自由PDO链接。也可以直接为CANopen设备转移网络配置。

CCMeval版本是完整特性的评估版,然而,它只限于两个节点和固定的波特率。



特点概述
功能 CCM basic CCM pro CCM eval
自动PDO链接/映射 X X X
导入其它的CANopen网络配置
(例如:ProCANopen)
X X X
建立和保存DCF X X X
主站-从站链接 (根据预定义连接设置) X X X
支持符合CiA 405标准设备 X X X
导出符合IEC 61131-3标准的变量申明
X X X
m4d CANopen从站 - X X*
从站-从站链接 (自由PDO链接) - X X
通过CAN总线直接访问网络,保存配置设备
- X X
自由选择CAN总线波特率 - X 125 kBit/s only
CANopen节点限制
- - 2

* 运行时最大为1h, 可同时连接两个客户应用



订货信息


系统需求:

  • Pentium-class PC,Windows95/98/ME/NT4/2000/XP 或者更高的操作系统,
  • 15MB的空磁盘空间
  • 可选PC/CAN接口

随所订货附送:

CANopen配置管理器, 文档,整合版本开发包包含驱动,电缆和文档的PC-CAN接口

订货号

SO-1049 CANopen配置管理器 - 基本版,单用户版
SO-1050 CANopen配置管理器 - 专业版,单用户版
SO-1050-U CANopen配置管理器 - 专业版,单用户版,附带USB-CANmodul
SO-1050-P CANopen配置管理器 - 专业版,单用户版,CAN接口的串口

请咨询我们多用户版的心动价格!



所支持的CAN总线接口硬件


SYS TEC为所有的CANopen配置工具提供CAN总线接口硬件:

  • CAN-以太网网关
  • PCAN-PCI
  • USB-CAN接口
  • PCAN-Dongle
  • CANlite - 并口 CAN 接口
  • pcNET-CAN (ISA)
  • eNET-CAN (PC/104)
  • PCAN-USB
  • PCAN-ISA
  • PCAN-PC/104
