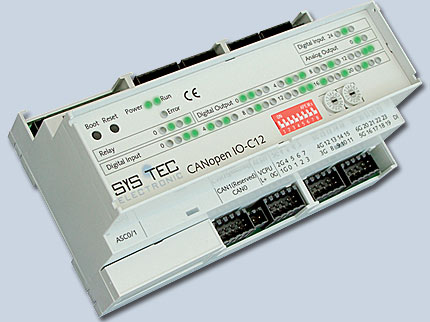

CANopen IO-C12 - CANopen 输入输出模块


CANopen IO-C12是一个紧凑的具有优良性能的CANopen I/O扩展模块。通过CANopen网络变量,用户可以对一个经过处理的成熟的工业 I/O 进行访问,能结合它的网络管理功能并且能够在一个紧凑的可固定的盒子上监视节点。醒目的 LED 灯可以使您一眼就可以看到每个 I/O 的状态。可拆卸的接线端子可以使您很方便的部署和交换模块。

无限选择

CANopen IO-C12模块最突出的优势在于尽管设计紧凑,还是能实现模块化。CPU 和 I/O 功能块是一致分离的,这样您就可以进行简单并且最具成本效益的定制。自定义的 I / O 设计变得非常有吸引力,甚至对于更小的系列。相对于模块化系统设计,一个可定制的紧凑的模块可以在投资和物流两方面为您提供潜在的节省。一个紧凑的解决方案还大大简化了控制系统的复杂性,并且没有放弃方便的模块化设计功能。

CANopen IO-C12的技术规格

IO 配置:

  • 27路24V直流数字输入,电绝缘
  • 16 24VDC/0,5A数字输出,电绝缘,并有短路保护
  • 4  250VAC/3A继电器输出, 3个NO 和 1个changer
  • 4  0..10VDC模拟量输入, 分辨率10位
  • 2 0..10VDC模拟量输出, 最大电流30mA, 分辨率10位,并有短路保护
  • 2路24VDC/0,5A PWM 输出
  • IO连接器: 弹簧式可拆卸可拆卸的端子连接器
  • 表征IO状态的 LED 灯,电源提示LED灯,设备状态, 错误提示灯

通讯参数:

  • 3 TPDO / 3 RPDO
  • 电绝缘的CAN接口
  • 无源CAN 2.0B
  • 支持的波特率: 10/20/50/ 100/125/ 250/500/800/1000kBit/s
  • 通用的数字和模拟量IO设备配置文件CiA DS 401
  • 符合CiA DS301的NMT从节点
  • Lifeguarding, 节点保护, Heartbeat 生产/ 消费
  • 动态的PDO映射
  • SDO-Server
  • SYNC-Consumer
  • Emergency-Producer
  • TPDO 传输类型:同步,异步,事件驱动, 循环, 非周期远程请求
  • Event Timer and Inhibit Timer for TPDO
  • CAN-High/Low short-circuit proof against 24V

设备配置:

  • 通过DIP开关或者LSS设置波特率
  • 非易失性存储配置数据
  • 通过Hex-enconding 开关或者LSS选择节点ID

供电:

  • 2x 24VDC ± 20%, IO和CPU分开供电
  • 电流消耗: 一般100mA (不连接IO的情况)

附件/使用环境:

  • 适用于DIN/EN-导轨安装
  • 防护等级: IP20
  • 工作温度: 0..50°C, 可以根据要求扩展温度范围
  • 尺寸: L/B/H: 160mm/95mm/75mm

重量: ca. 350g

CANopen IO-C12的订购信息

供货清单

组装好的经过测试了的模块,连接器,电缆,文档,EDS文件,含有评估板CANopen配置工具的CD。

零件号 说明
  模块类型
phyPS-409-Y CANopen IO-C12
符合CiA DS401的CANopen设备说明
相关产品
CANopen配置套件
