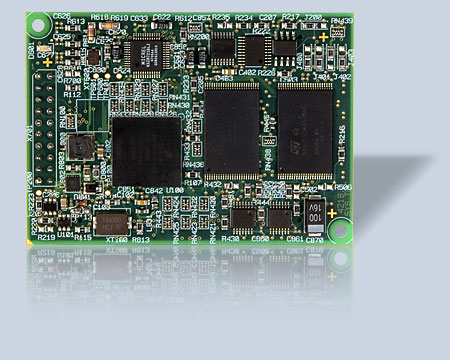

ECUcore-5208嵌入式单板计算机

ECUcore-5208属于思泰的ECUcore系列。它在一块电路板上集成了微控制系统中的所有元素。由于使用最先进的SMD封装技术和多层设计,因此可以制造出最小尺寸的模块。

开发板的尺寸是72mm x 51mm,并且带有两块电路板连接器,具有嵌入式系统的多种功能。

ECUcore-5208包括一块MCF5208芯片。它是基于第2版ColdFire微架构的高度集成的32位微处理器。它包含16kiB的内部SRAM和8kiB的可配置缓存。

标准的内存配置包括SDRAM, NOR-FLASH 和 EEPROM。NAND-Flash可供选择。ECUcore 5208有3个UART和一个以太网接口。此外,该模块还配置了一个串行外围接口和I2C模块。一对2mm间距的引脚做为ECUcore-5208到载板的连接器。



ECUcore-5208功能概述

Freescale Coldfire MCF5208 MCU的内部特性:

  • 内部166.67MHz晶振
  • 32位总线接口(SDRAM控制器和Flexbus共用)
  • 10/100Mbps快速以太网控制器
  • I2C总线
  • 排队的SPI总线
  • 4个32位DMA定时器
  • 2个看门狗(CPU和硬件)
  • 周期中断定时器(PIT)
  • 中断控制器
  • 外部中断
  • 16通道DMA
  • GPIO模块
  • JTAG/BDM模块
  • BGA封装的196个引脚

内存配置:

  • 16MiB SDRAM
  • 4MiB NOR-FLASH
  • 256Bytes EEPROM

板级通信:

  • 3个UART
  • 以太网接口

其它板级特性:

  • 电源故障识别
  • 电池缓冲实时时钟
  • JTAG/BDM模块
  • 操作系统:eCos
  • 3.3V工作电压(CPU内核需要1.5V内核电压)
  • 工业温度范围(-40°C 到 +85°C)
  • 符合RoHS



订货信息

零件号 说明
  核心模块
4001006 ECUcore-5208
SBC 32MB RAM, 4MB Flash, 64MB NAND, 1xCAN, 2kB EEPROM
4001008 ECUcore-5208
SBC 16MB RAM, 4MB Flash, 256B EEPROM
  开发包和扩展
KIT-155 开发包 ECUcore-5208
相关产品

CANopen源代码



相关资料

ECUcore-5208

ECUcore-5208 Datasheet
(Chinese, PDF)
