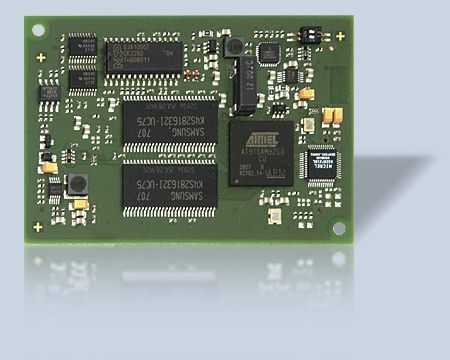

ECUcore-9263嵌入式单板计算机

带LCD人机界面和触摸控制器


为了响应不断增长的HMI应用程序的需要,我们开发出了PLCcore-9263。在设计过程中充分考虑到成本和性能的协调,PLCcore-9263具有很高的性价比。PLCcore-9263提供了一个简单而性能优化的硬件平台,并提供了支持GUI的操作系统。



模块特性

ECUcore-9263的主要特性
控制器 Atmel AT91SAM9263 with ARM926EJ-S Core
频率 220MIPS at 200MHz, 240MHz internal PLL clock
RAM (默认/最大) 32/64MiB SDR-SDRAM, 32-bit data-bus
1MiB Video-RAM (PSRAM)
FLASH (默认/最大) 16/64MiB NOR, 16-bit data-bus
在板外围设备 DMA, MMU, 硬件看门狗, 温度传感器, RTC, 触摸屏控制器
接口
快速以太网 1x 10/100Mbps, 板载 PHY
CAN 1
UART 3
USB 2x USB 2.0 host, 12Mbps 全速
1x USB 2.0 device, 12Mbps 全速
SPI/I2C 2/1
大容量存储器 Micro-SD 板载, MMC/SD-card signals on board-to-board connector
LCD TFT-LCD 界面通过 CMOS 和 LVDS 显示出
触摸 电阻式, 12-位, 4-线接口
其它 SSC, AC97
工作条件 温度: -40°C…+85°C
湿度: 10-90% RH, 非冷凝
电源 3.3V +/- 5%, 0.3A 最大
尺寸/重量 78 x 54 mm, 20g
板到板连接器 2x 2x 50 pin header socket, 1.27 mm pitch
板到板连接器上包含 CAN, 3 ASC, 1 DBGU/ASC, USB device, 2 USB host, I2C, 2 SPI, AC97, 2 SD-card, 18 DIO, Ethernet, TFT-CMOS, Touch, LVDS, 3 PWM/DIO, 4 Timer/Counter/DIO
RoHS 符合
操作系统 Linux with X server 和 QT framework
集成开发环境(IDE) Pre-integrated Eclipse-based IDE with GNU C/C++ 工具链, source- and assembly-level调试器
补充中间件 CANopen协议栈源代码
Ethernet POWERLINK协议栈源代码



订购资料

零件号 说明
  核心模块
4001017 ECUcore-9263, 标准版
SBC 16MiB Flash, 32MiB SDR-SDRAM, 1MiB Video-RAM, RTC, PHY, 温度传感器
  开发包
按要求 开发包 ECUcore-9263
