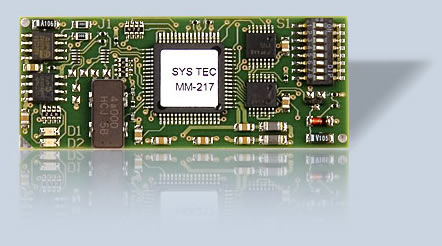

DIPmodul-F40嵌入式工控单板机

片上FLASH和RAM使得DIPmodul-F40成为一个理想的用于那些开支占很大部分的地方。这个微小但极具性价比的即插即用的单板机基于富士通MB90F352S微控制器。一个单排40针DIP引脚表面贴装器件尺寸是2.54毫米,这个板在用户应用设计时被广泛的用来作为核心组成部分。

各种MB90F352S微处理器的接口线都可以用来作为目标板的IO口或者通信接口。DIPmodul-F40通过自举bootloader具有板上可编程功能。这就允许DIPmodul-F40可以像“可编程大芯片”一样插入目标应用中。

片上full-can控制器和多种多样的串行接口(LIN,SPI,RS232)可以使得DIPmodul-F40用做一个can系统的网络节点或者作为两种现场总线系统的网关单元。

多于32KB的串行EEPROM存储设备可用于保存不能遗失的过程变量和数据。FLASH可以通过串口板上可编程的。外围设备可以很容易的通过使用SPI总线扩展。在配送的源代码中有板载外围设备的驱动软件。

DIPmodul-F40 的技术特性

  • 16位富士通MB90F352S处理器,工作频率24 MHz
  • 存取器:
    • FLASH: 128 kB (片上)
    • SRAM: 4 kB (片上)
    • EEPROM: 2 kB (达到32 kB)
  • 8通道10位 ADC, 0..5V
  • max. 28 IO-pins, TTL-level
  • 支持自举模式的程序下载
  • 板载2 LEDs (红/绿)
  • 8位板载DIP开关
  • 多于1MBit/s CAN总线接口,片上Full-CAN控制器
  • 通过82C251 CAN 收发器激活CAN2.0B接口(当使用外部CAN电路时可以直接用跳线连接)
  • 2 个LIN-UART, SPI, RS232 作为替代功能

电源供电

  • 5 VDC

形状和操作条件

  • PCB尺寸: 56x23mm
  • Socket连接: DIL 40, 2,54mm pitch
  • 操作温度: 0..70°C, optional –40...+85°C
订购资料


发货清单

组装和测试过的设备,硬件手册,微控制器的文件,驱动程序软件。

零件号 说明
  核心模块
MM-217 DIPmodul-F40, 标准版
2kb EEPROM
  开发套件
KMM-217 开发套件DIPmodul-F40
相关链接
FUJITSU Softune IDE

CANopen源代码
