ECUcore-5484嵌入式单板计算机


内置32位嵌入式SBC模块的飞思卡尔MCF5484处理器

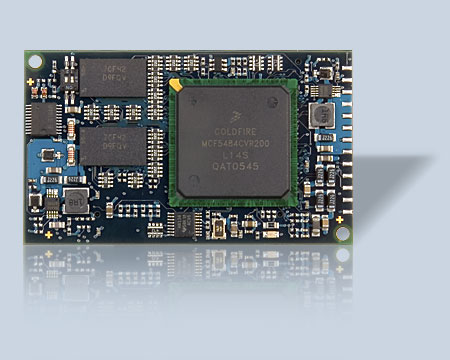

单板计算机模块ECUcore - 5484是一个非常紧凑的,内置的,高性能的单板计算机组件模块,基于32位的飞思卡尔MCF5484单片机。

针对需要高层次嵌入式计算能力的应用程序,单板机模块ECUcore - 5484结合了快速CPU,高性能内存布局和各种通信接口。单板机模块尺寸仅有40mm x 70mm,配备了两个CAN2.0B接口,4个UART,2个10/100Mbps快速以太网接口。其针对需要高速数据采集和实时通信应用,如PLC应用或以太网Powerlink。单板机模块ECUcore - 5484预编入Linux操作系统。

由于有了增强固件,硬件模块也可作为一个OEM应用的基于Linux的PLC(Linux-based Hard-PLC)。这种所谓的SYS TEC的PLC的核心模块 - PLCcore - 5484 支持 C / C + + 以及符合 IEC 61131-3 标准的文本和图形的编程方法。

设计时,单板机模块集成所有高速组件在一个非常紧凑,低EMI多层印刷电路板上。特定的基板持有的慢时钟的外围元件,因此可以保持“简单”,减少PCB设计难度。嵌入式模块由3.3V单电源供电,有一个数字I / O扩展接口连接定制外设。

单板机模块ECUcore - 5484具有强大的板上CPLD(复杂可编程逻辑器件)。它允许实现基本数字输入和输出以及实现高度复杂的外设单元。除了基本的 I / O,CPLD的标准版还包含一个可自由配置的高速计数器和一个非常强大的PWM / PTO单元。CPLD的VHDL源代码和Linux I / O驱动的C源代码,都在驱动程序开发工具包(DDK)提供了。 单板机模块的板上CPLD提供最灵活的方式以适应I / O配置的具体需求。因此,数据预处理的专有算法可以“外包”给硬件来做。除了内存映射接口,DDK还支持标准I / O扩展总线的使用,如I2C和SPI。因此,用户I / O配置能够自由和轻松地适应各种应用要求。


快速的硬件平台

  • 飞思卡尔MCF5484微控制器(ColdFire V4e核心,运行在200 MHz和300 + MIPS)的SBC模块
  • 高达128 MIB 32位,133MHz的DDR - SDRAM(标准:64 MIB)
  • 高达64 MIB闪存(标准:16 MIB)
  • 多达32 KiB EEPROM
  • 硬件加速浮点处理器(FPU)
  • 16通道DMA
  • MMU
  • 板上实时时钟(RTC),看门狗和温度传感器
  • 标准板的I / O(可通过DDK中修改):
    • 24个数字输入
    • 22个数字输出
    • 1个高速计数器(Pulse/Dir或A / B)
    • 1 PWM-/PTO-输出(Pulse/Dir)
  • 单电源3.3 V,1.5 A的功耗
  • 遵循最新的低EMI设计规则极端紧凑的PCB
  • 尺寸:70 x 40 mm
  • 工业温度范围-40°C至+85°C


开放接口

  • 通用 I / O扩展总线(FlexBus,SPI,I2C接口,GPIO)易于集成如ADC或DAC的外围设备
  • 板上的可编程逻辑器件(PLD)为用户产生特定的I / O信号
  • 用户可以进行 I / O 调整(I/O-adaptation)
  • DDK中提供包括VHDL和C源码来开发设备


通讯

  • 2个10/100Mbps板上PHY以太网
  • 2个CAN总线接口,支持CANopen主站/从站功能
  • 4个串行端口


多功能

  • 支持的操作系统:LINUX,ECOS,μCLinux
  • 预编入可靠、性能优化的Linux操作系统
  • Linux内核模块可即时访问板上外设
  • 全面的CANopen库,包括CiA 302兼容的CANopen管理器
  • IEC 61131 3标准C /C++编程(见PLCcore - 5484


快速开发

  • ECUcore - 5484核心模块
  • 开发板
  • USB / CAN接口
  • 免费技术支持


应用于

  • PLC应用程序(见PLCcore - 5484
  • 运动控制应用
  • 高速数据采集与处理
  • 通信网关
  • 低延迟通信接口
  • 高端ECU特种车辆应用


客户服务

  • 特定应用程序的基板开发
  • 适应的固件
  • 样机研究
  • OEM集成
  • 单个和批量生产
