DIPmodul-164嵌入式工控单板机

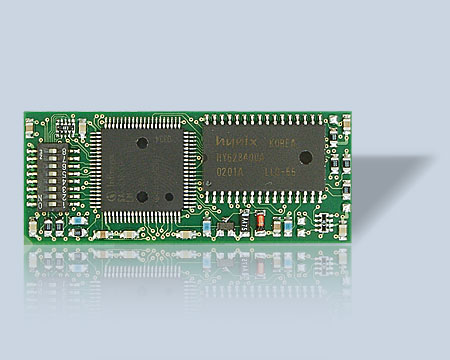

这个微小但极具性价比的即插即用的单板机基于16位英飞凌C164CI微控制器,封装使用MQFP-80。一个单排40针DIP引脚表面贴装器件尺寸是2.54毫米,这个板在用户应用设计时被广泛的用来作为核心组成部分。

各种C164微处理器的接口线都可以用来作为连接器连接目标板。这就允许DIPmodul-164可以像“可编程大芯片”一样插入目标应用中。

C164CI有一个片上full-can控制器。这可以使得DIPmodul-164用作can系统的一个网络节点。存储器被扩展至256KB,并且不少于256KB的FLASH可以为更加扩展的应用程序提供空间。

多于64KB的串行EEPROM存储设备可用于保存不能遗失的过程变量和数据。FLASH可以通过串口板上可编程的。外围设备可以很容易的通过使用SPI总线扩展。在配送的源代码中有板载外围设备的驱动软件。

技术特性 - DIPmodul-164

  • 16英飞C164CI控制器工作 频率20 MHz, 可选的OTP版本
  • 存储器:
    • FLASH: 128 kB (达到256 kB)
    • SRAM: 32 kB (达到256 kB)
    • EEPROM: 2 kB (达到64 kB)
  • 实时时钟,看门狗和定时器
  • 8通道10位ADC
  • 最多24个IO引脚
  • 支持自举模式的程序下载
  • 8位板载DIP开关
  • 多于1MBit/s CAN总线接口,片上Full-CAN控制器
  • 通过82C251 CAN 收发器激活CAN2.0B接口(当使用外部CAN电路时可以直接用跳线连接)
  • SPI接口

电源供电

  • 5 VDC

形状和操作条件

  • PCB尺寸: 56x23mm
  • Socket连接: DIL 40, 2,54mm pitch
  • 操作温度: 0..70°C, 可选 –40...+85°C
订购资料


发货清单:

组装和测试过的设备,硬件手册,微控制器的文件,驱动程序软件。

零件号 说明
  核心模块
MM-215 DIPmodul-164, 标准版
32kB SRAM, 128kB Flash, 2kB EEPROM
MM-215-213 DIPmodul-164
256KB SRAM, 256KB Flash, 64KB EEPROM
  开发套件
KMM-215 开发套件DIPmodul-164
